Câblage de l'amplificateur page 2
Page précédente-sommaire-Page suivante
|
|
Enfiler le câble muni de la prise jack par l'extérieur du boîtier dans le passe-fil. |
|
|

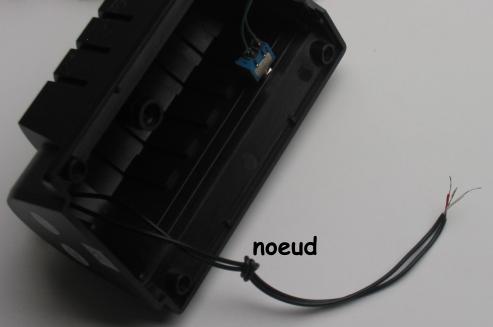

Faire un noeud à 4-5 cm de l'extrémité pour éviter l'arrachement des fils. |
|
|
Etamer les cosses du potentiomètre et du haut-parleur. |
|
|
Relier la borne b du potentiomètre au + du haut-parleur. Souder un câble noir (13 à 15 cm) préalablement étamer sur la borne – du haut-parleur. Souder un câble de liaison (13 à 15 cm) préalablement étamer sur la cosse c du haut-parleur. |
