Le cahier des charges d'un système d'éclairage autonome

Énoncé et validation du besoin

Un produit répond à un besoin qui peut s'énoncer par une phrase simple permettant d'exprimer le service qu'il doit rendre à son utilisateur.

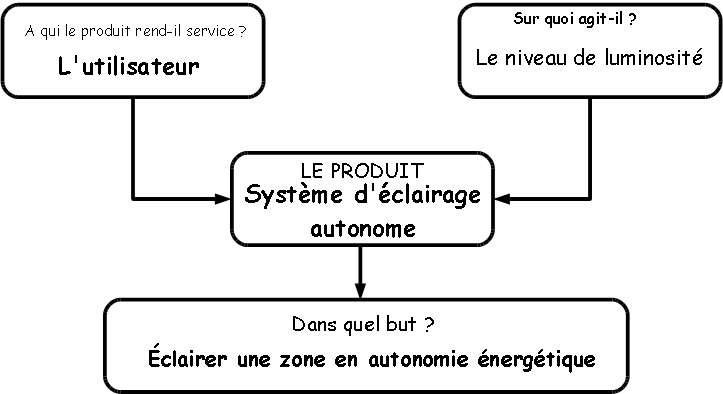

Il est important de répondre aux trois questions  suivantes figurant sur l'outil de représentation dit 'bête à cornes".
La "bête à cornes" permet d’exprimer la recherche du besoin.


eclairage1


Réaliser l'analyse  fonctionnelle.

Il s'agit de  repérer les relations entre le produit  et son environnement, c'est à dire les éléments extérieurs avec lesquels  le produit interagit.

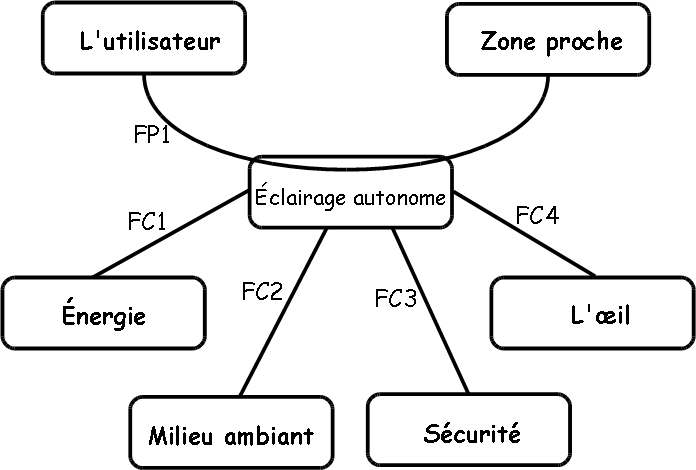

Le diagramme pieuvre permet de définir les liens (c’est-à-dire les fonctions de service) entre le système et son environnement. Ce diagramme permet de recenser la plupart des fonctions du système.

eclairage2


Le cahier des charges simplifié.

C'est un document par lequel le demandeur exprime son besoin en terme de fonctions.  Pour chacune de ces fonctions, on précisera des critères d'appréciation et des niveaux d'exigence.

 Fonction Énoncé de la fonction Critères d'appréciation Niveau d'exigence
 FP1  Éclairer Distance d'éclairage
 Intensité de l'éclairage
 1m50
 500 lux ±50 lux
 FC1 Énergie Autonomie minimum 3h
 FC2 Le milieu ambiant  Résistance  manipulations ordinaires
 FC3 La sécurité  Normes de sécurité   pas de blessure
 FC4 L'œil (l'esthétique) Couleur disponible dans différentes couleurs
