Câblage de l'amplificateur page 1

Page précédente-sommaire-Page suivante




Préparer deux câbles de liaison (13 à 15 cm), dénuder sur 5 mm, étamer.

Etamer l'interrupteur.

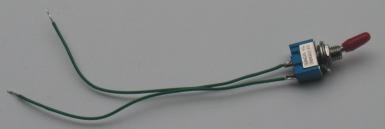

Souder les câbles sur l'interrupteur.



Préparer un câble rouge (13 à 15 cm), dénuder sur 5 mm, étamer.

Préparer un câble noir (13 à 15 cm), dénuder sur 5 mm, étamer.

Etamer les pattes de la Del.

Souder le câble rouge sur patte longue de la Del (pôle +).

Souder le câble noir sur patte courte de la Del (pôle -).



Souder l'interrupteur sur le circuit.



Mettre la Del en place sur la façade avant du boîtier.

Plier les pattes de la Del à l'opposé pour éviter les faux contacts.
