Gamme de fabrication page 1

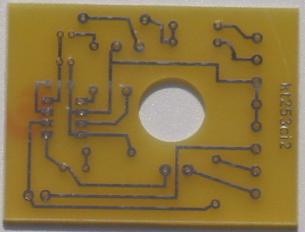

Le circuit imprimé côté pistes, les soudures relieront électriquement les composants entre-eux.

Le circuit imprimé côté composants.

Déterminer les valeurs des résistances avec le code des couleurs. Repérer leur implantation et plier les pattes de chaque résistance en fonction de l'emplacement des pastilles du circuit imprimé.

Après les soudures, couper les pattes des résistances au ras des soudures.

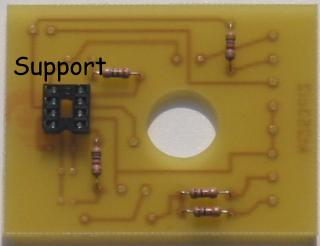

Repérer l'emplacement et le sens du support du circuit intégré.
