mBlock et Arduino : le capteur de distance HC-SR04


mBlock est une variante de Scratch qui incorpore une bibliothèque Pilotage.

Cette bibliothèque contient des blocs de programmation pour la carte Arduino.  Le code fabriqué avec mBlock est converti en code qui sera interprété par la carte Arduino.

Arduinouno150x.jpg   La carte Arduino est un circuit électronique équipé d'un microcontrôleur. Celui-ci est un petit ordinateur qui peut recevoir, stocker et exécuter  un programme pour piloter des systèmes de domotique ou des robots...
HC-SR04150pix.jpg  Le shield comportant un capteur de distance HC-SR04

Mesurer une distance avec le capteur HC-SR04

 N°  Description  Ressources Activités
1

  Mise en situation

2

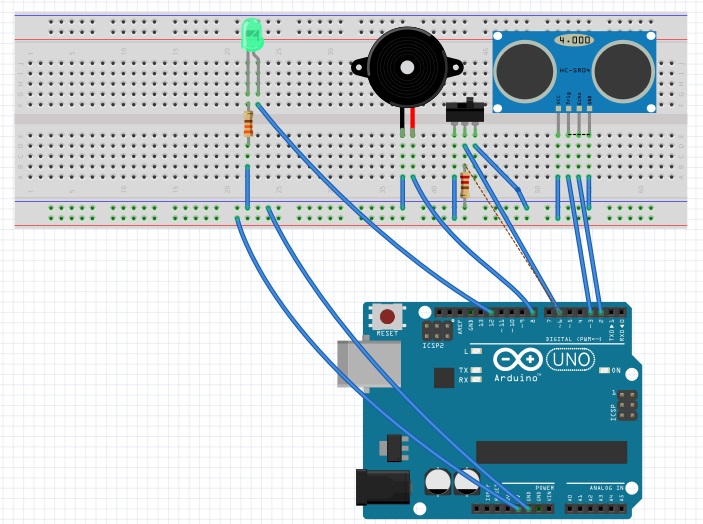

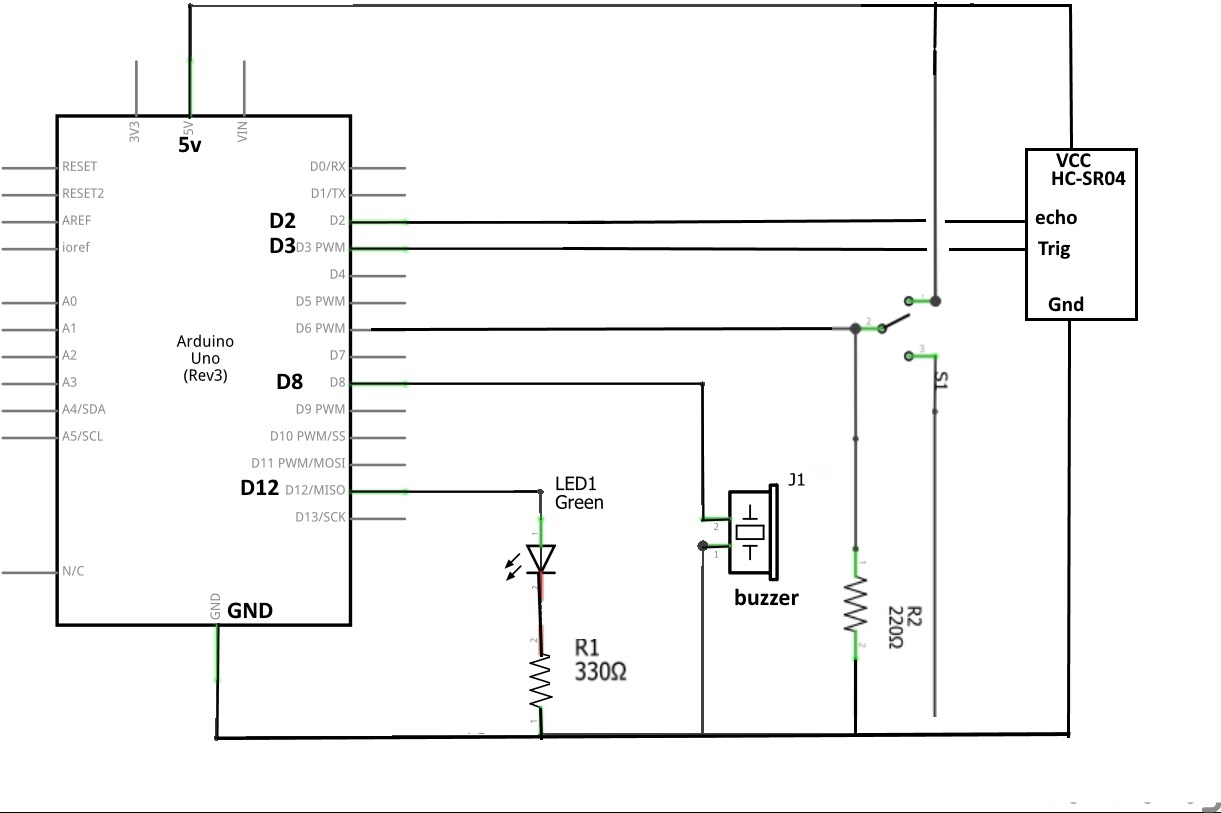

Schéma électronique du montage

 schéma
3

Montage électronique à réaliser

 prototypage

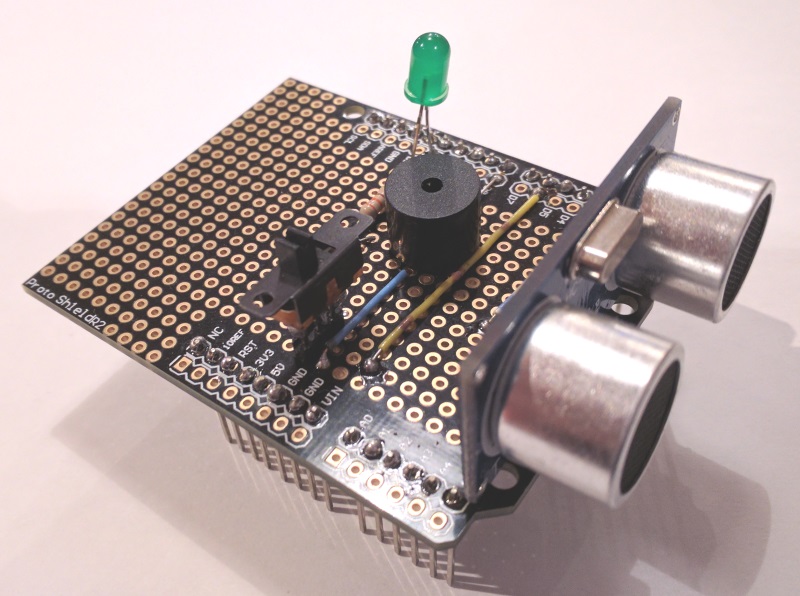

photographie du shield

 identifier représentations et composants

consignes

4

Tableau des brochages à respecter

 récapitulatif
5

Activer la carte Arduino

 diaporama
6

 Programme pour piloter le capteur HC-SR04

 programme à compléter
