Un croquis est un dessin fait rapidement à main levée, peu précis. Il traduit une idée.

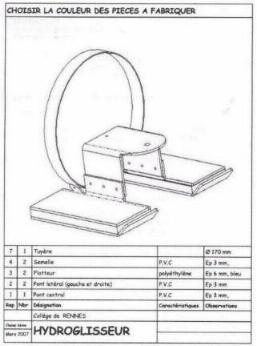

Le dessin d'ensemble représente l'objet complet et permet de situer chacune des pièces qui le composent. La nomenclature est un tableau qui indique la désignation, le nombre, le matériau de chaque pièce.



Le dessin de définition représente très précisément une pièce d'un objet. Ici c'est le pont supérieur de l'hydroglisseur.
