 Programmez des feux de carrefour en les synchronisant pour éviter les accidents. La nuit tombée, les feux passent à l'orange clignotant pour faciliter la circulation...

Fiches d'accompagnement : Programmer une carte Arduino avec MBlock

 N°  Description  Activités (format pdf) Activités (format odt)
1  Activer la carte Arduino en mode direct

  diaporama

2

Programmation des Dels

  arduino3a.pdf

 arduino3b.pdf

3

 Programmer des feux de carrefour

Tableau d'aide à la programmation



 arduino4.pdf

 arduino4b.pdf

4

 Commander des Dels avec un capteur de luminosité

 Modifier le programme "feux de carrefour"

  tutoriel pour étalonner la LDR
5
6

3) Programmation des Dels (page3)

a) Présentation du  matériel à utiliser diaporama

b) Consulter le programme "faire clignoter la Del 2"

c) Ecrire un programme pour obtenir un effet chenillard

d) Imaginer votre propre programme avec les Dels à disposition

e) Consulter la fiche technique de la Del et compléter votre fiche...

4) Programmation des feux de carrefour (page4)

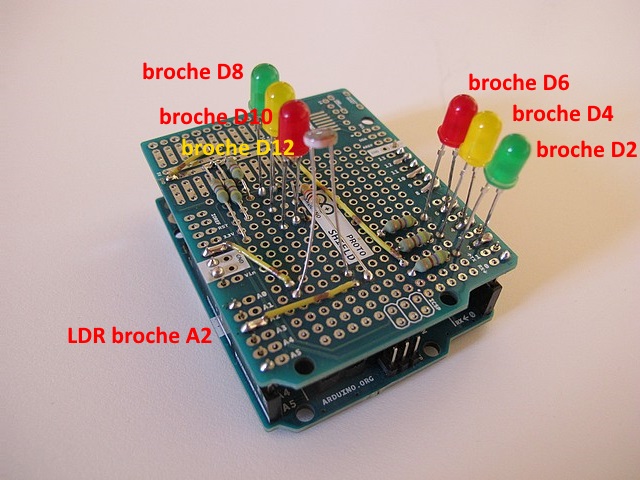

a) Rappel du brochage de shield "feux de carrefour"

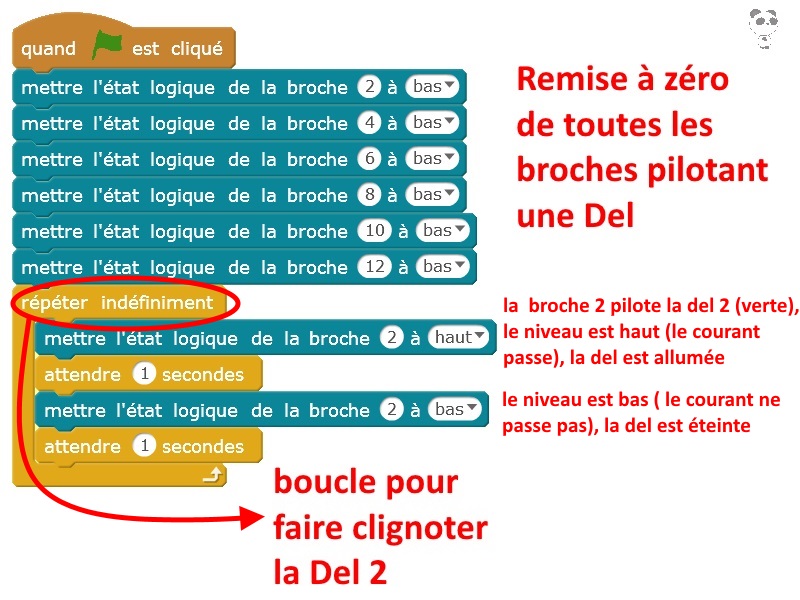

b) Rappel  programme "faire clignoter la Del 2"

c) Programmer les feux de carrefour en suivant les consignes et conseils des pages 4a et 4b

5) Commander des Dels avec un capteur de luminosité

a) Testez le programme pour étalonner le capteur de luminosité (tutoriel). Vérifiez que les valeurs mesurées varient avec la luminosité ( en masquant avec votre main)

b) modifiez le programme "feux de carrefour" en respectant les consignes suivantes :

  • les feux de carrefour fonctionnent normalement en journée
  • si baisse de la luminosité, les feux passent en orange clignotant  (1sec allumé/1 sec éteint)
